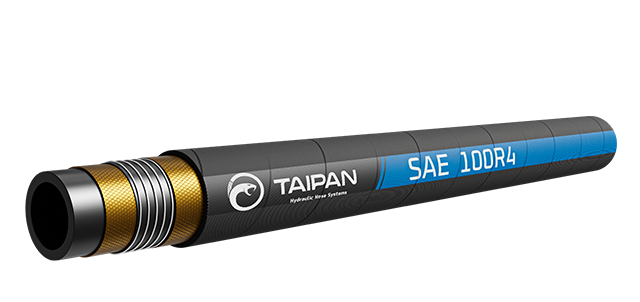

SAE100R4 Suction Hose

PREMIUM SUCTION HELIX WIRE HOSE

This twin-line, thermoplastic hydraulic hose is designed for medium-pressure applications. Its optimum bonding characteristics and special polyester cover make it ideal for equipment operating in cold environments. Meets or exceeds SAE J517 100R18 and ISO 3949-R18 standards.



Technical Details



APPLICATION

Vacuum applications with petroleum-based hydraulic fluids.



CONSTRUCTION

Inner Tube: Synthetic rubber

Reinforcement: One high-tensile helix wire

Outer Cover: Oil and weather-resistant synthetic rubber, black



SPECIFICATIONS

Standards: Meets or exceeds SAE J517 100R4

Temperature Range: -25°C - 100°C

Hose Tails: Low-pressure tails (e.g. QAEX, QEBEX) with super clamps, K series, L series

See the full approvals sheet here

Part No.

Size (in)

ID (mm)

OD (mm)

Working PSI

Clamps Used

Min. Bend Radius (mm)

Reel Length (m)

Weight (kg/m)

100R4-12

3/4

19.0

30.0

300

SC29-31W2

125

40

0.70

100R4-16

1

25.0

38.0

245

SC37-40W2

150

40

0.95

100R4-20

1 1/4

32.0

45.0

200

SC43-47W2

200

40

1.00

100R4-24

1 1/2

38.0

52.0

150

SC51-55W2

225

40

1.10

100R4-32

2

51.0

65.0

100

SC63-68W2

300

20

2.00

100R4-40

2 1/2

64.0

78.0

55

SC73-79W2

355

20

2.49

100R4-48

3

76.0

90.0

55

SC85-91W2

460

20

3.26



Code Product Name Unit Stock Level
100R4-12
TAIPAN SUCTION HOSE 3/4 300PSI
Stock Code:
100R4-12
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-16
TAIPAN SUCTION HOSE 1 245PSI
Stock Code:
100R4-16
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-20
TAIPAN SUCTION HOSE 1 1/4 200PSI
Stock Code:
100R4-20
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-24
TAIPAN SUCTION HOSE 1 1/2 150PSI
Stock Code:
100R4-24
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-32
TAIPAN SUCTION HOSE 2 100PSI
Stock Code:
100R4-32
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-40
TAIPAN SUCTION HOSE 2 1/2 55PSI
Stock Code:
100R4-40
Stock Level:
Medium
Sales UOM:
M
M
Medium
100R4-48
TAIPAN SUCTION HOSE 3 55PSI
Stock Code:
100R4-48
Stock Level:
Medium
Sales UOM:
M
M
Medium
